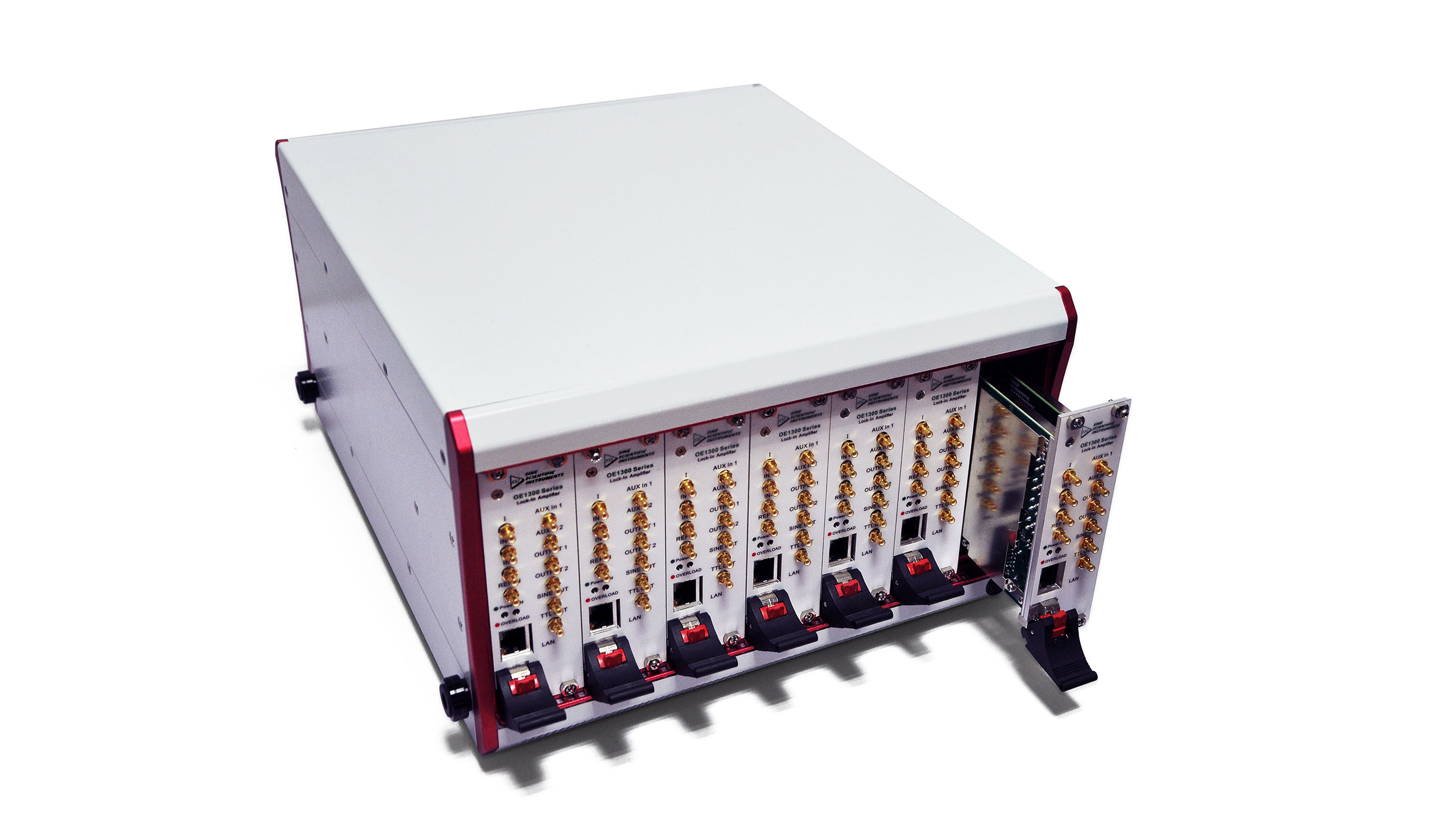

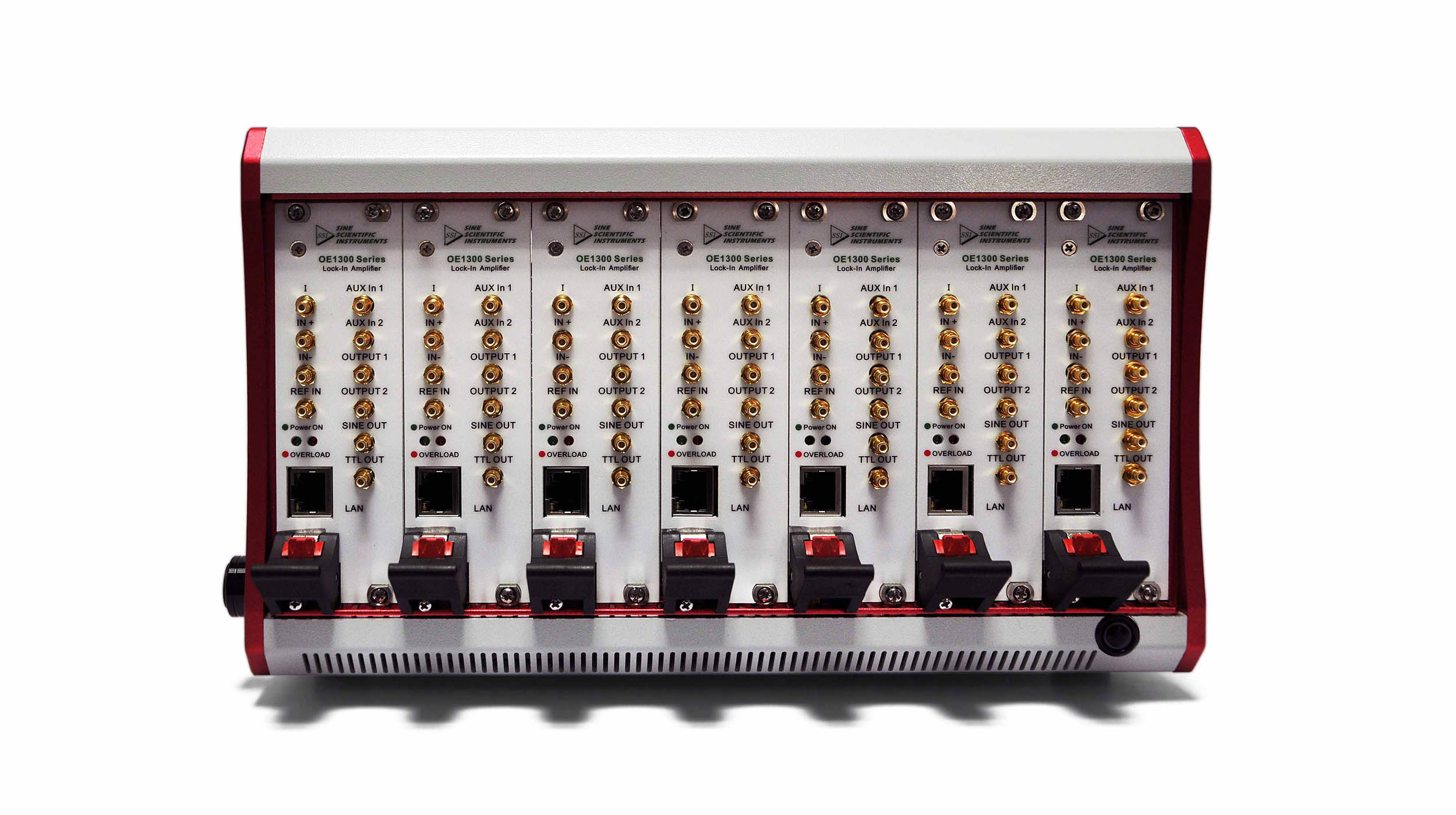

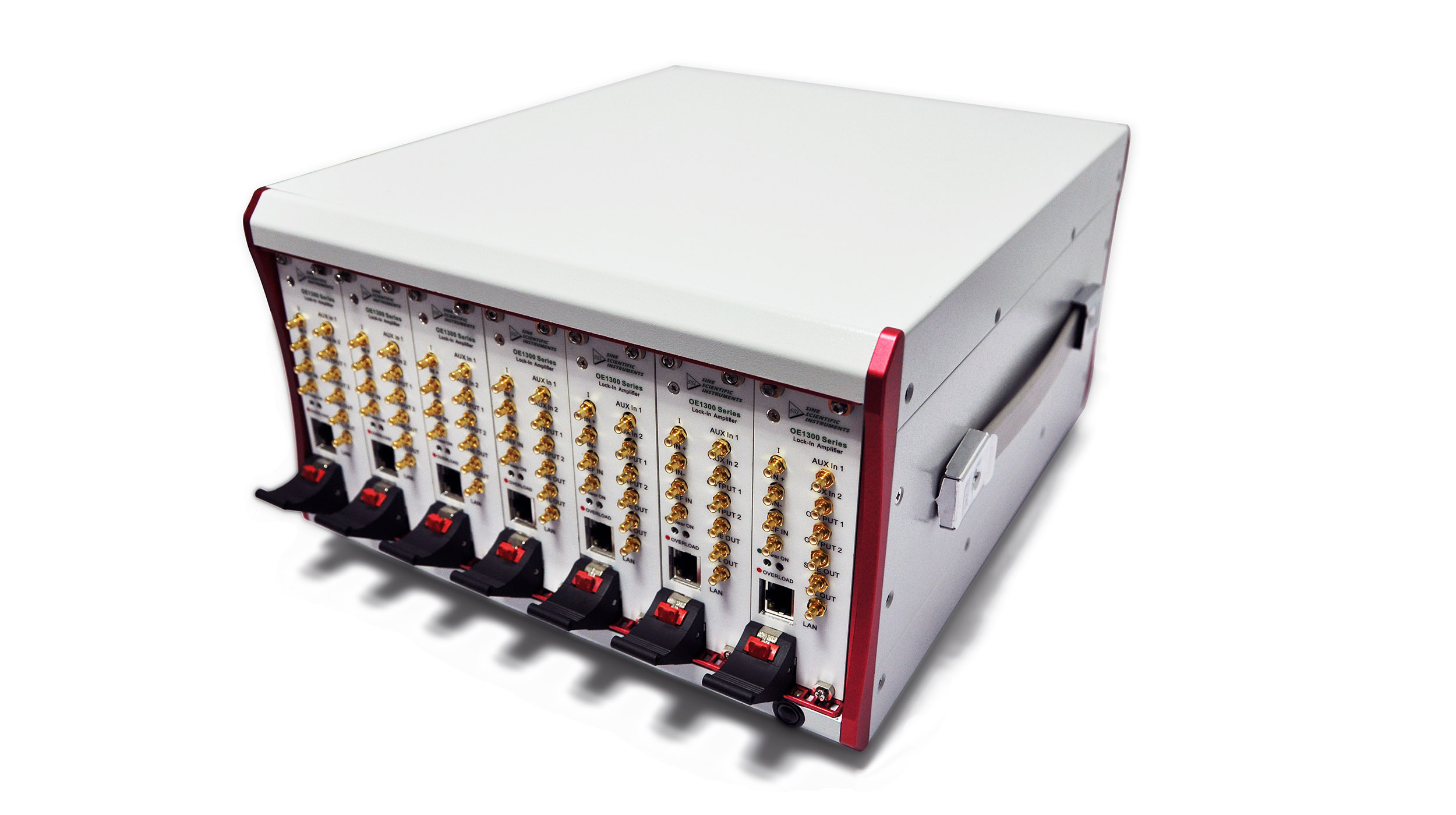

每个锁相单元参数
信号通道
电压输入模式
单端或差分输入
满量程灵敏度
1 nV至5 V，以1-2-5的倍数顺序步进
电流输入增益
10^6 V/A
输入阻抗
电压
10 MΩ//10 pF，交流或直流耦合
电流
1 kΩ到虚拟地
共模抑制比
>70 dB至10 kHz，以 6 dB/oct 减小
动态储备
>120 dB
增益精度
标准 0.5%，最大 2%
电压噪声
997 Hz时
5 nV/√ Hz
参考通道
输入
频率范围
DC - 100 kHz/500 kHz/1 MHz
参考输入
方波或正弦波
输入阻抗
10 MΩ
方波参考电平
VIH>3V，VIL<0.5V
正弦参考信号
>2 Hz
相位
>400 mVpp
相位
分辨率
1 udeg
绝对相位误差
< 1 deg
相对相位误差
<0.001 deg
正交性
内部参考
在1 kHz时： <0.0001° rms
外部参考
在1 kHz时： 0.005° rms(时间常数100 ms， 12 dB/oct)
温漂
低于10 kHz
<0.01°/℃
高于10 kHz
<0.1°/℃
谐波检测
2F, 3F, …nF 至 100/500 kHz (n<65,535)
采集时间
内部参考
即时采集
外部参考
（3个周期+5 ms）或者40 ms
解调器
稳定性
数字输出
所有设置均无零点漂移
显示
所有设置均无零点漂移
模拟输出
所有动态储备设置小于5 ppm/℃
谐波抑制
-90 dB
时间常数
1 us至3 ks . 6, 12, 18, 24,30,36,42 ,48dB/oct陡降
同步滤波器
低于1 kHz且大于18 dB/oct陡降有效
信号发生器
频率
范围
DC - 100 kHz/500 kHz/1 MHz
精度
2 ppm+10 μHz
分辨率
1 uHz
失真
-70 dBc
正弦幅值
0.001 Vrms至5 Vrms (分辨率1 mVrms)
误差
标准0.5% (f<10 kHz)，最大2%
温度稳定性
100 ppm/℃
正弦输出
正弦信号，输出阻抗50 Ω
TTL同步输出
5 V TTL/CMOS电平，输出阻抗200 Ω
辅助输入与输出
CH 1 和 CH 2
功能
输出X,Y,R,θ和谐波
幅值
±10 V
驱动电流
±30 mA max
AUX Inputs
功能
2通道输入
幅值
±10 V，1 mV分辨率
阻抗
1 MΩ
多通道系统参数
通讯接口
RS-232
标准9阵RS-232母插座
USB2.0
USB 2.0高速通讯接口
Enternet
1 Gbps 千兆网络通讯接口
其他
电源要求
电压
220-240 VAC（110-120 VAC可选）
频率
50 Hz / 60 Hz
功率
50 W到200 W（增加通道数功率增）
电源噪声抑制
70 dB@1 MHz

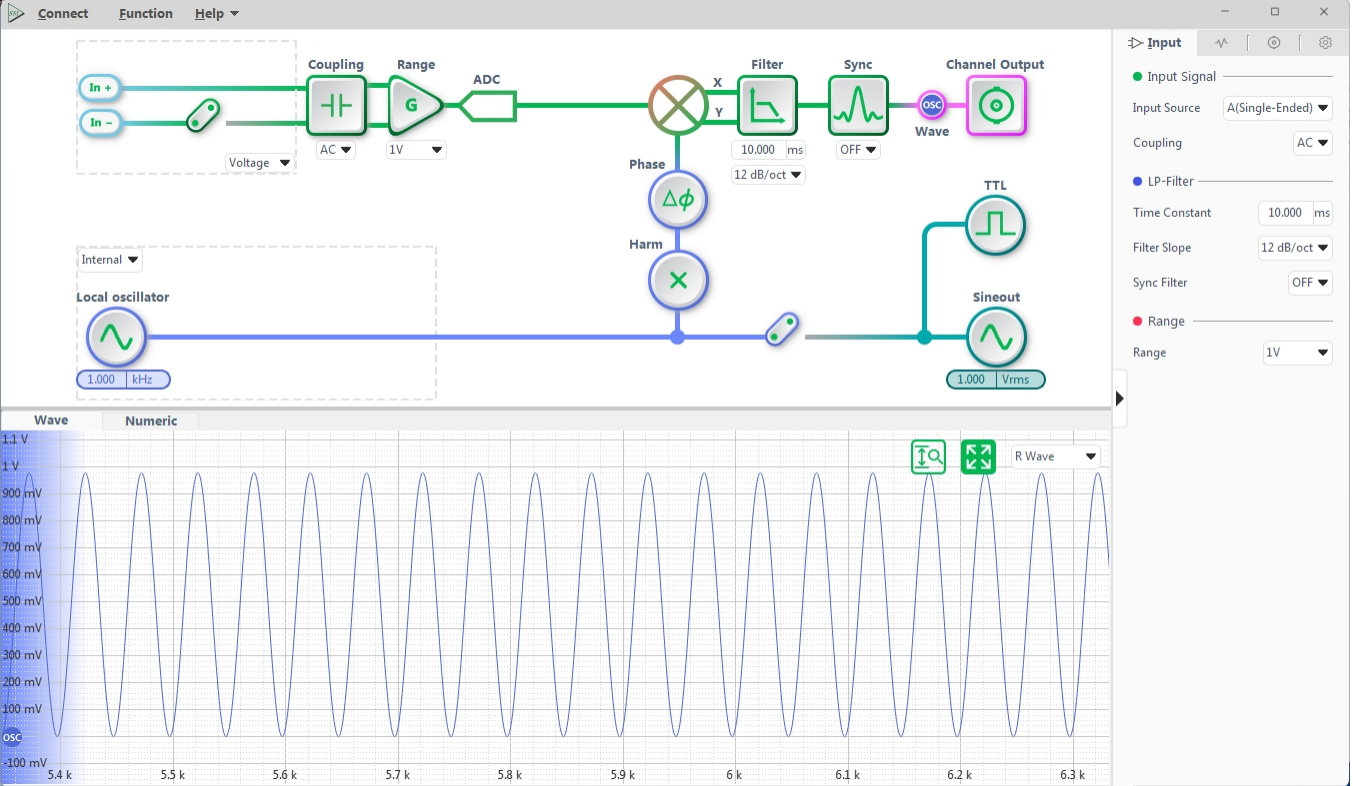

PC软件操作
配套图形化上位机软件。拥有快捷图形按钮及丰富的图形操作功能，此外，本软件具有清晰的数值显示和波形显示功能，可实时显示测量数据，测量结果可以采用csv文件输出保存，供后续的专业软件进行分析，让测试得心应手。此外，我们还全面支持Python、MATLAB 和LabVIEW 应用程序接口（API）。

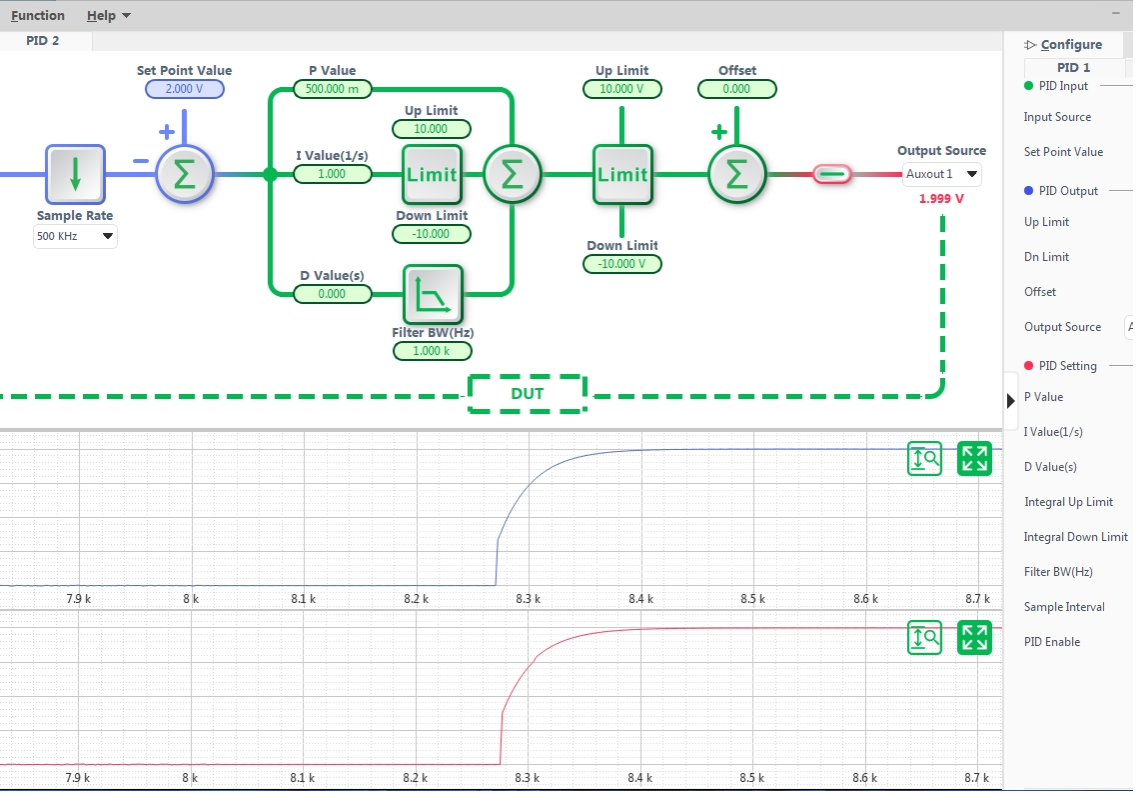

PID控制界面
多通道锁相放大器内置独立的2通道数字式PID控制器，得益于FPGA的高速运算能力，PID的采样率最高达4 MSa/s。PID算法简单明了，各个控制参数较为独立，参数的选定较为简单。PID提供稳定和精确的控制，能够很好地适应各种系统，并能有效处理系统动态变化，使其适用于广泛的应用领域。

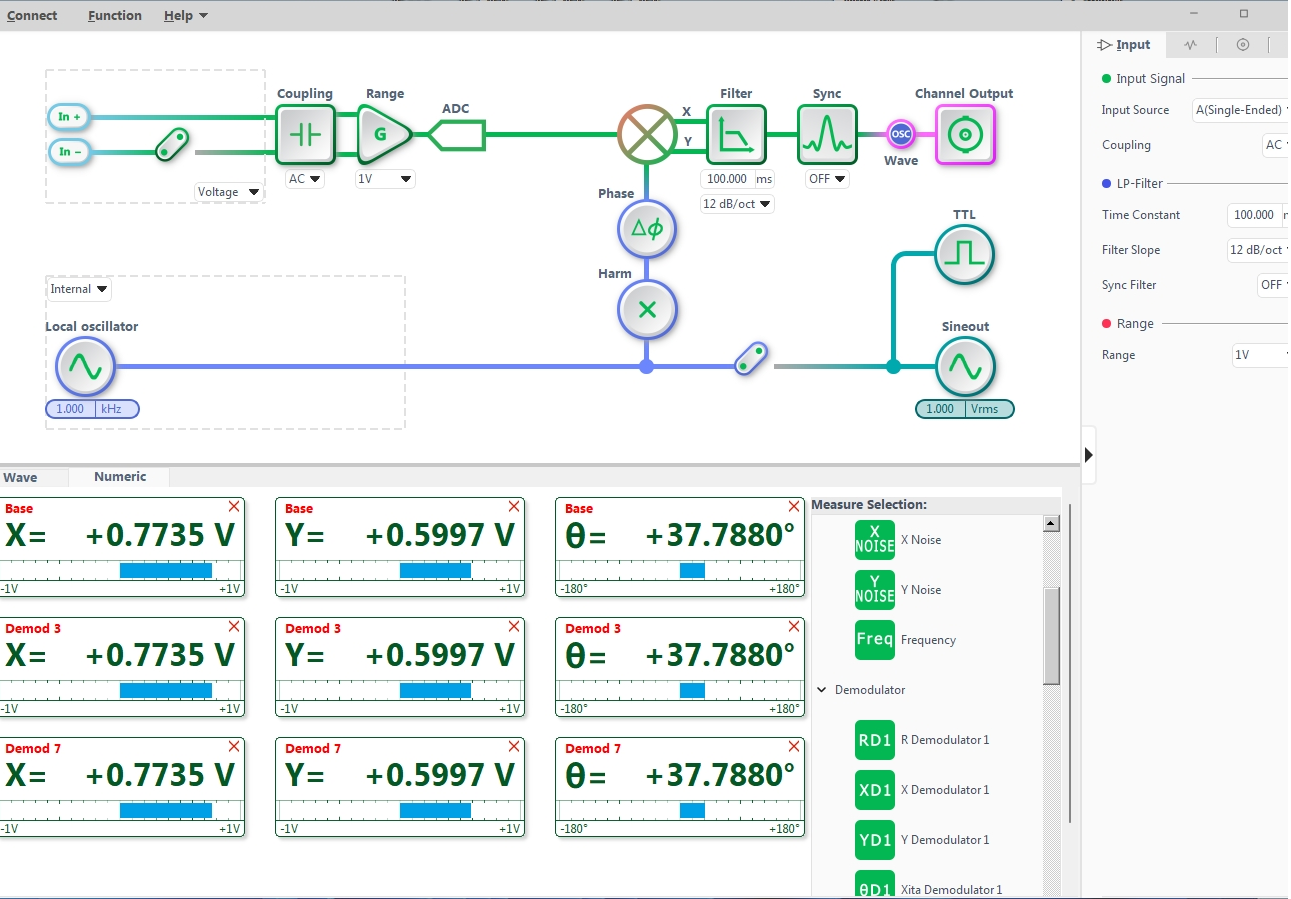

多解调器
传统的锁相放大器中，同一时间只能测量基频信号或者某个谐波信号分量。因此对于某些需要同时多个频率分量的幅值及相位的情况，传统锁相放大器无法满足测量要求。多通道锁相放大器的数字端将FPGA与ARM技术相结合，实现更高的处理带宽及更灵活的数字架构，数字处理精度可达到48位，可以最多同时以 8 个任意频率分析信号输入。8 个解调器可自由配置幅值和相位，实现线性组合。
示波器
示波器具有一个 4 MSa/s 模拟输入通道，具有3MHz 模拟带宽、5 Vrms 输入电压范围以及用户可配置的 AC/DC 耦合和10 MΩ 阻抗。

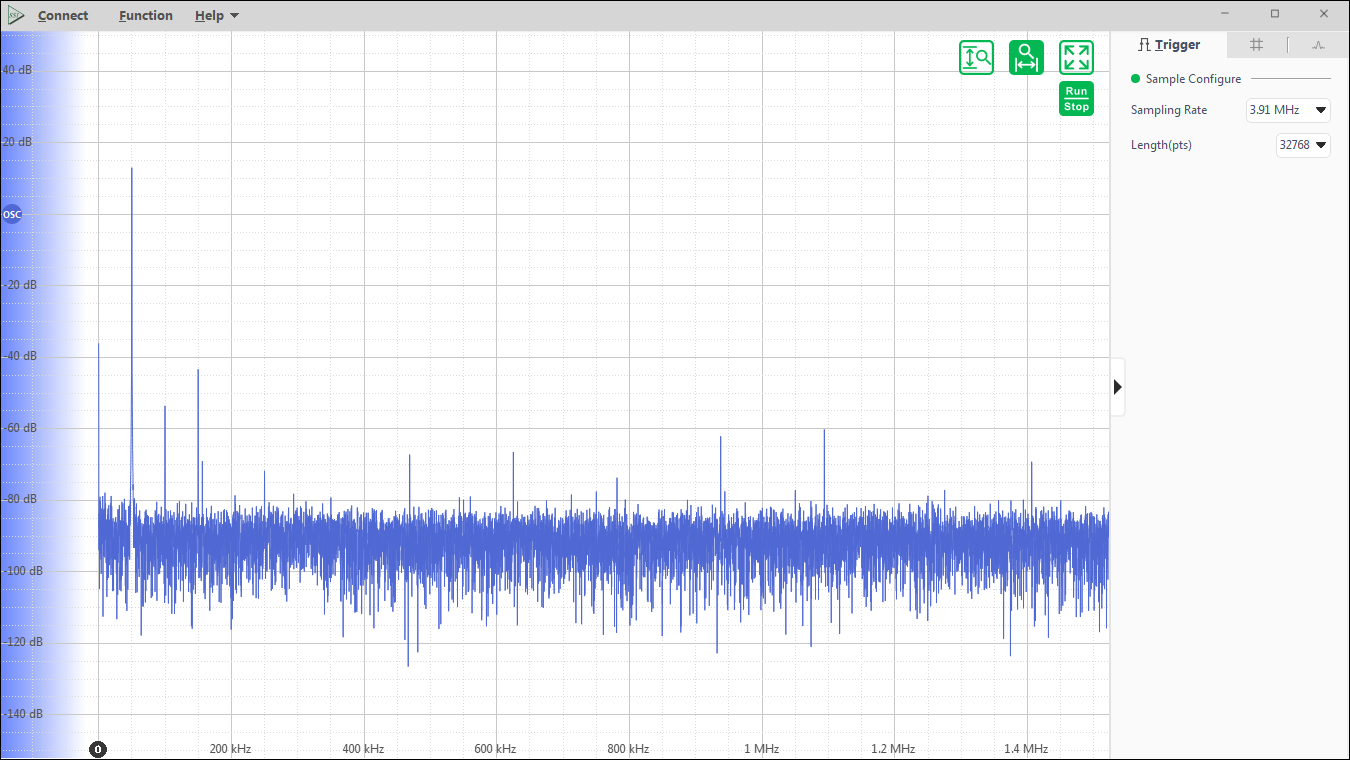

频谱分析仪
频谱分析仪可以在频域中观察DC到2MHz输入信号。 同时分辨率带宽低至 1 Hz，最小跨度为 100 Hz。
