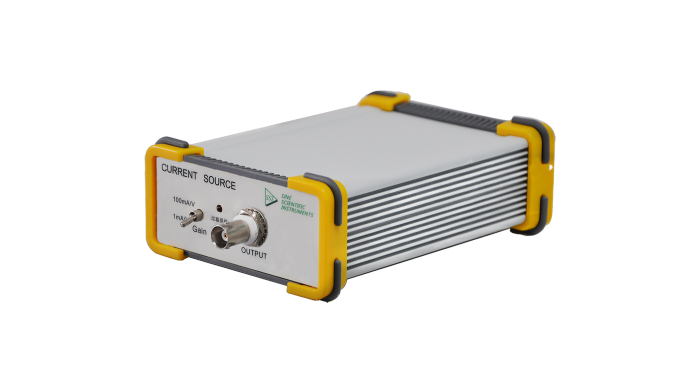

OE4201隔离式电流源
100kHz带宽电压控制电流源
输入与输出浮地隔离设计
输出带宽：1 Hz - 100 kHz
两个输出档位：2 mA/V、200 mA/V
输入电压范围：5 mVrms-0.5 Vrms
最大输出电流：100 mA
精度高，稳定性好
标准机箱，内部结构牢靠美观
开关动作灵活，使用方便
产品概述
OE4201是一款浮地隔离的压控电流源设备，可为其他仪器设备提供电流源。OE4201输出增益具有2mA/V与200mA/V两个档位，频率为1Hz-100kHz的交流电流。作为一款电流源仪器，OE4201精度高，稳定性好，输出基本上跟负载和外电压变化无关，抗干扰能力强，反应速度快。该仪器适用于与锁相放大器等灵敏交流仪器配套使用，提供了一种从交流电压产生精密电流的简便方法。而且OE4201采用标准机箱，内部结构紧凑、美观、牢靠，开关动作灵活，仪器使用、调整、维修均很方便。

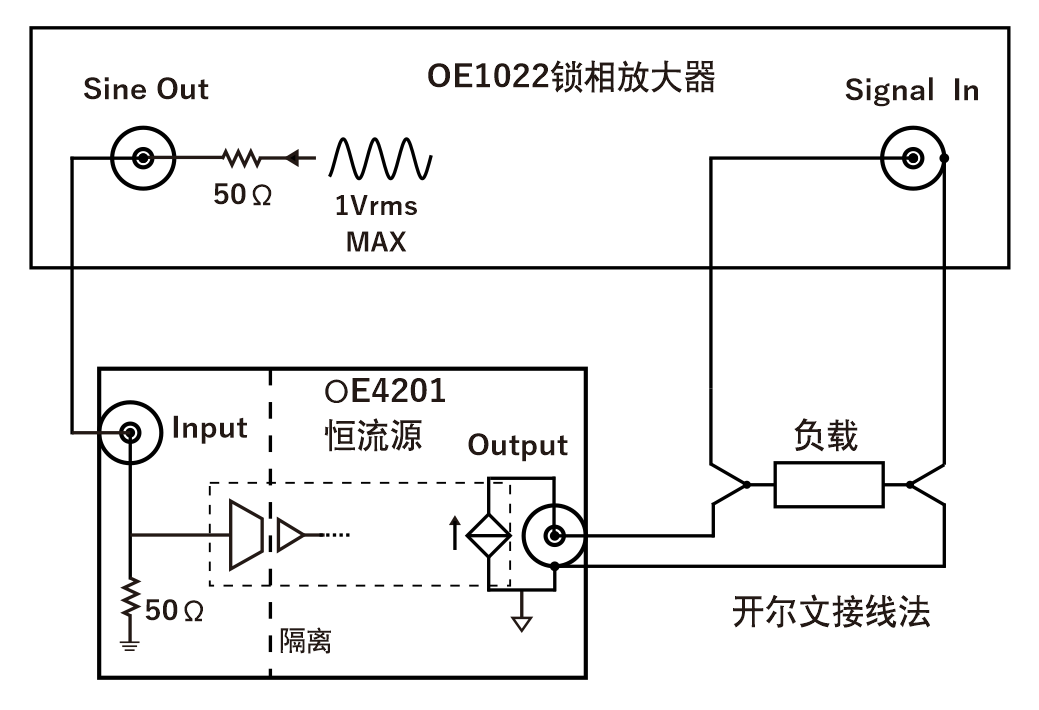

原理框图
幅频与相频特性曲线

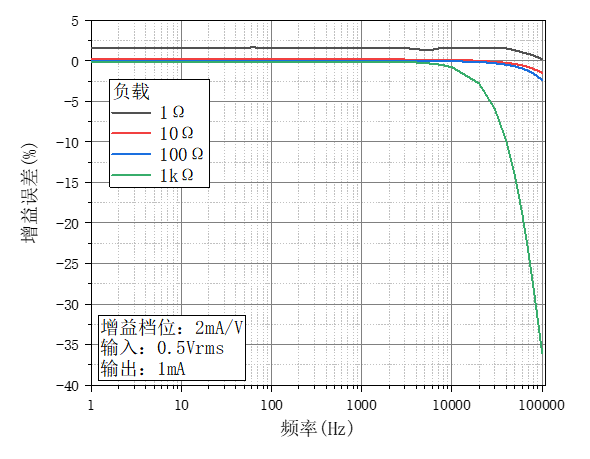

图1. 增益误差-频率曲线（2mA/V 档位）[1]

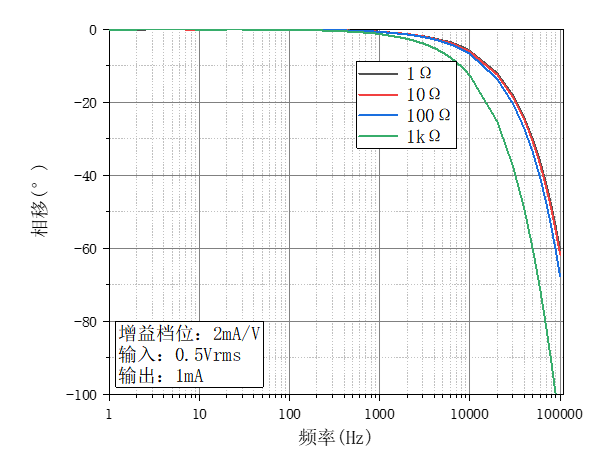

图2. 相移-频率曲线（2mA/V 档位）

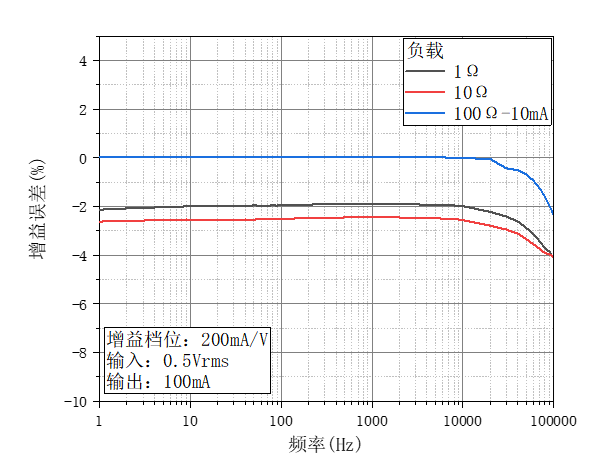

图3. 增益误差-频率曲线（200mA/V 档位）[2]

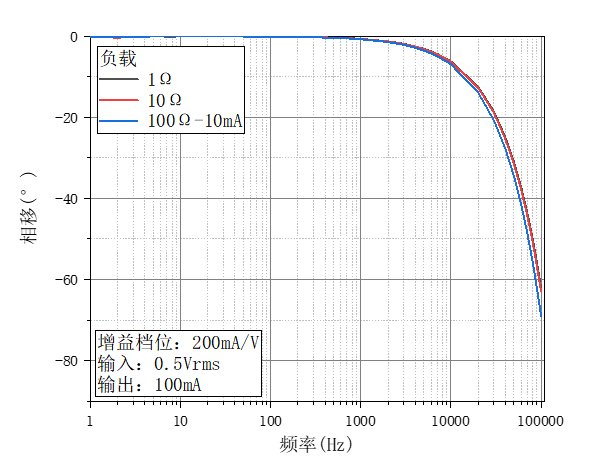

图4. 相移-频率曲线（200mA/V 档位）
输入
输入电压范围
0.005Vrms-0.5Vrms
输入频率范围
1Hz-100kHz
输入阻抗
50Ω
输入峰值电压
±0.707V max
输出
输出模式
单端
输出电流有效值
0.01mA-100mA
输出负载
0.1Ω-100Ω
额定输出电压
≤1Vrms
输出最大电压
±9V（开路）
输入-输出增益
2mA/V或200mA/V
精度
精度
2%（典型值）
5%（最大值）

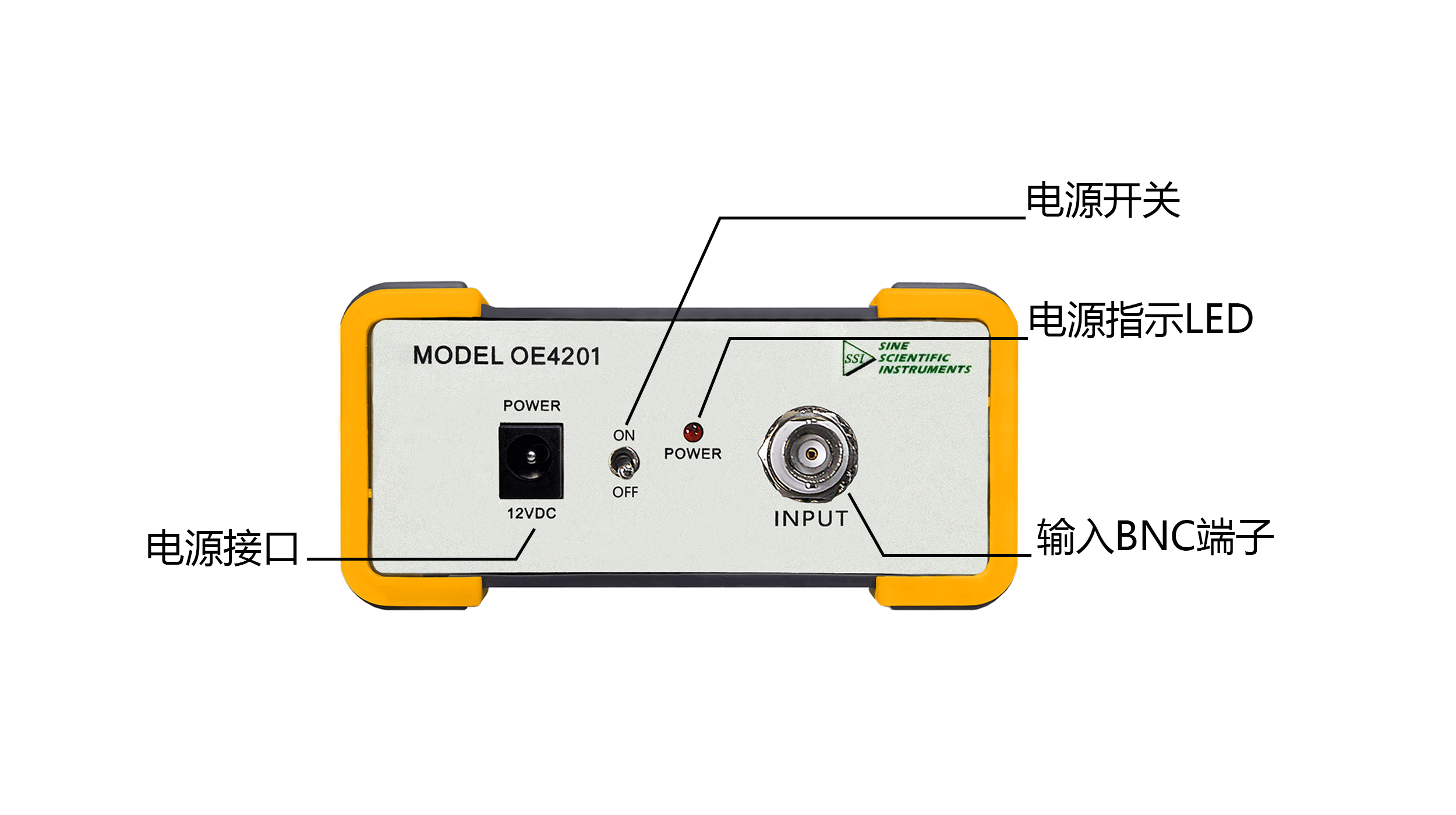

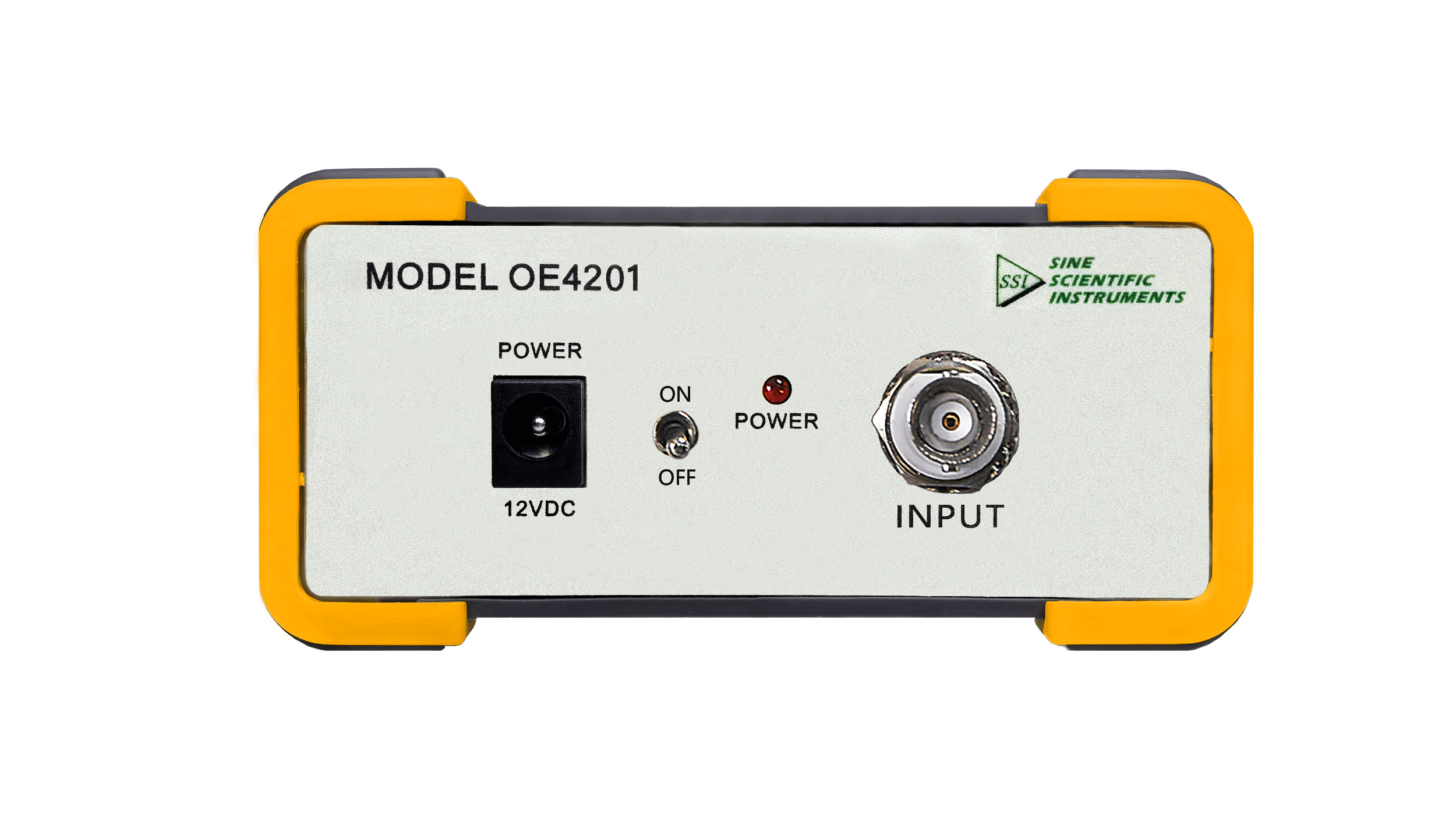

输入面板

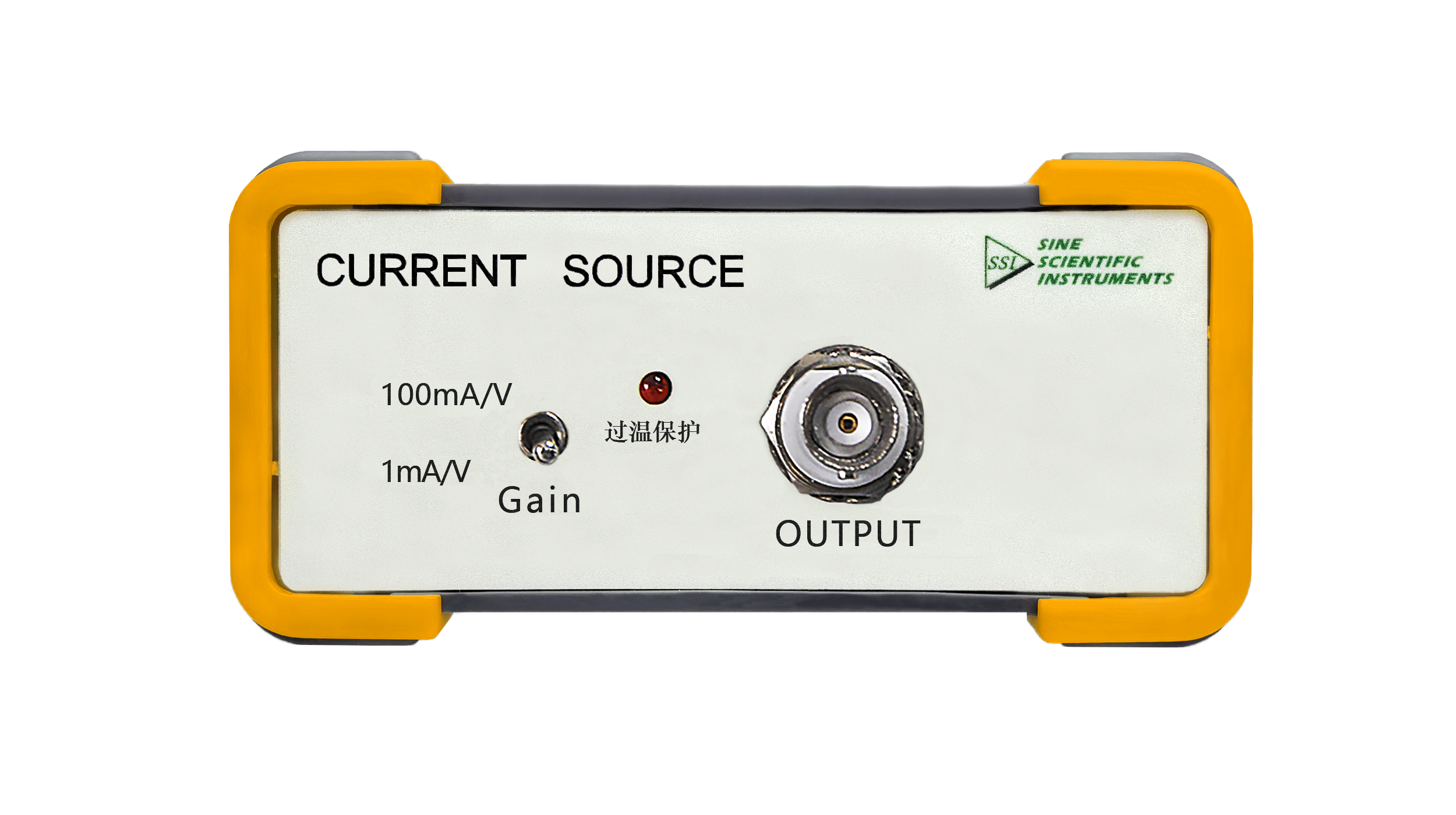

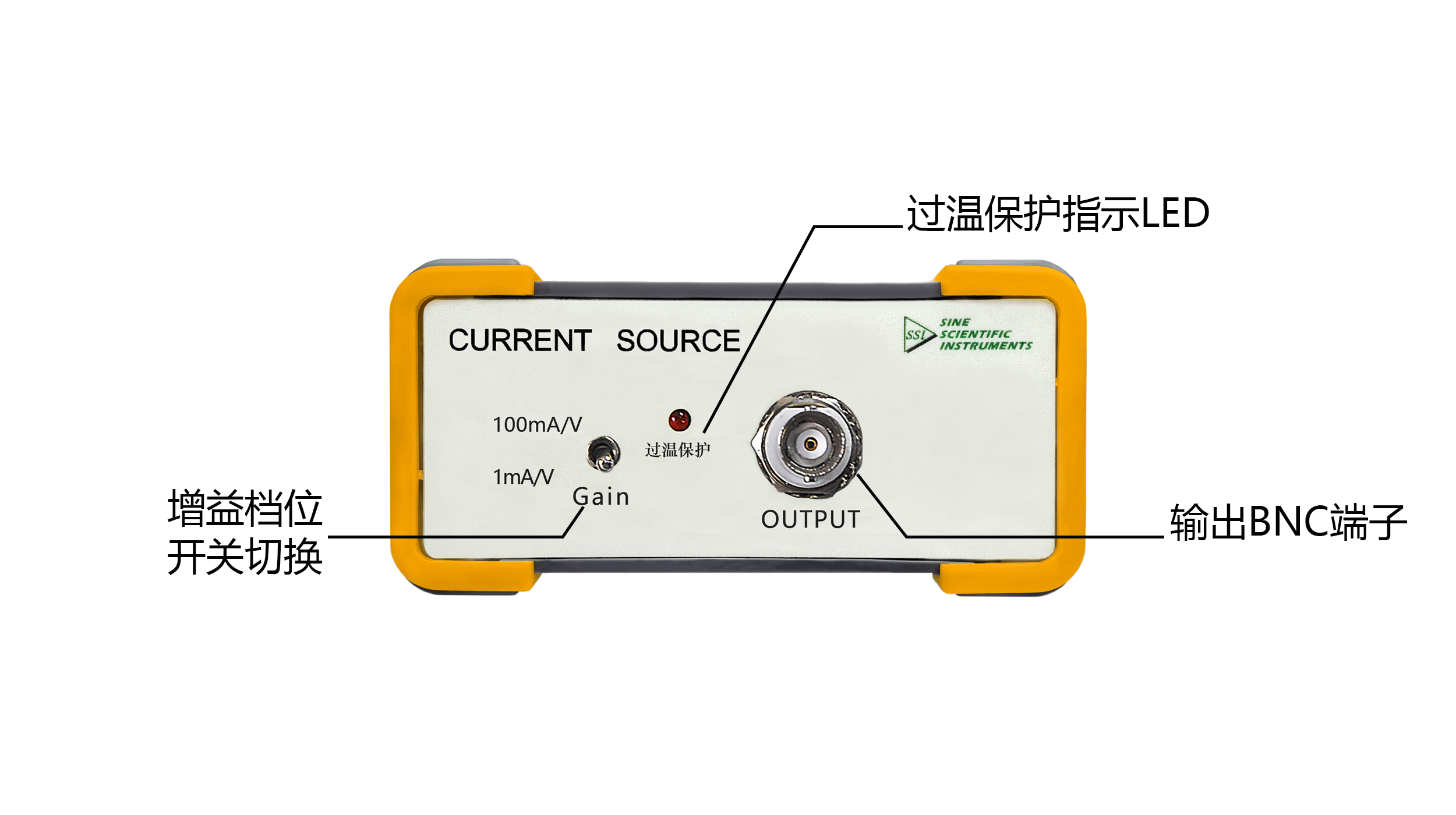

输出面板
