产品概述

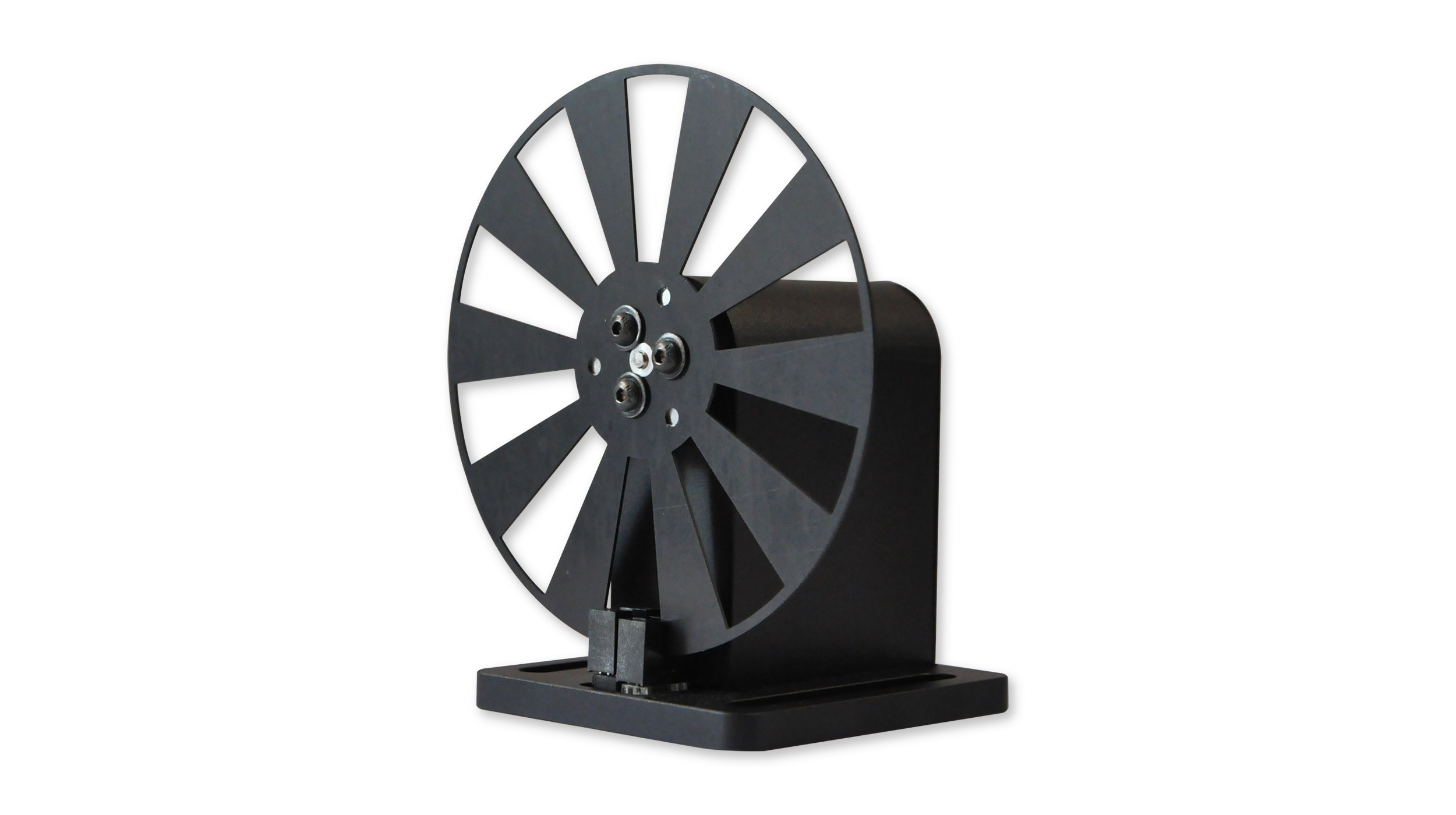

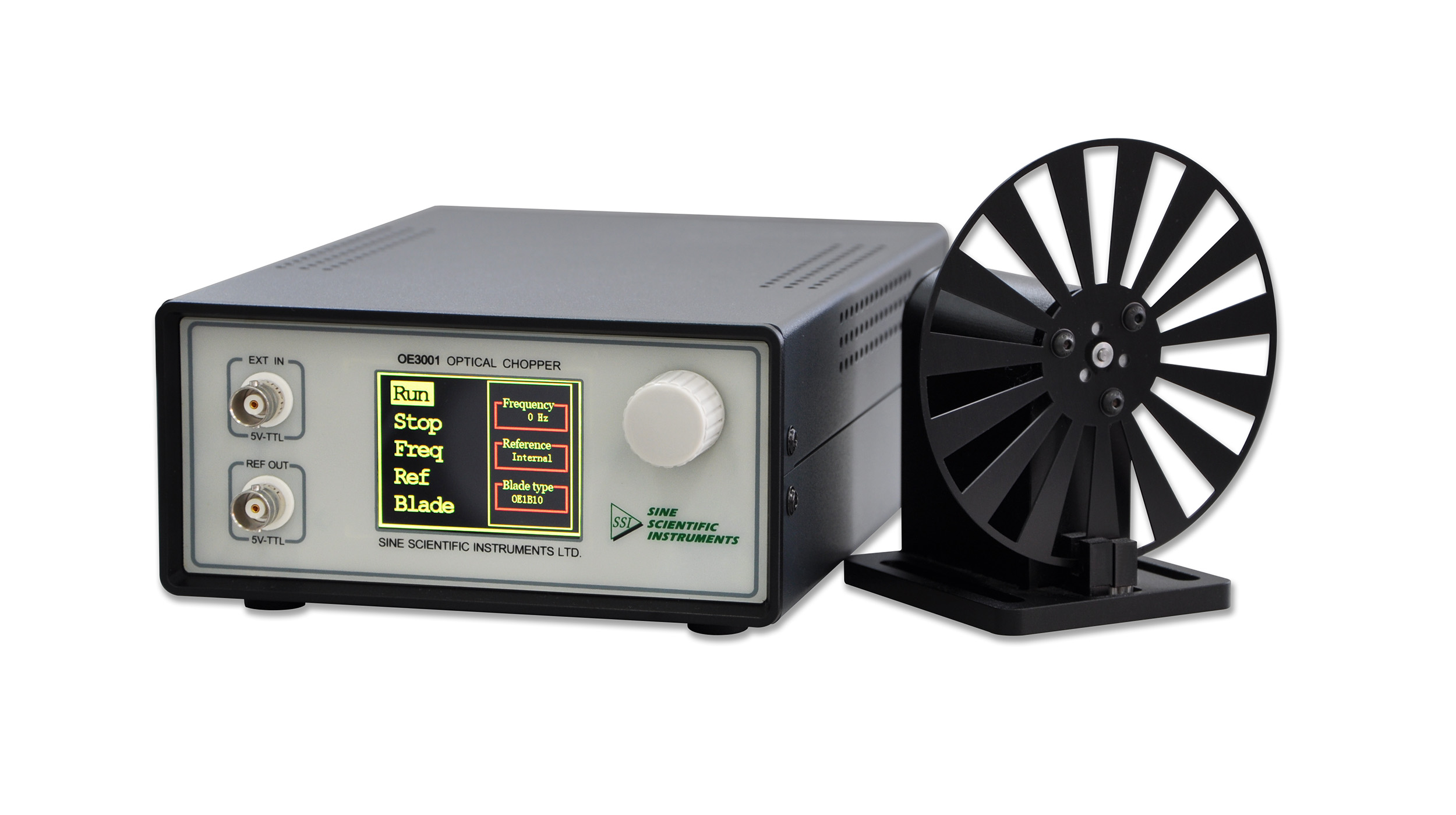

OE3001 光学斩波器是一款精密的光学设备，采用了高精度锁相环准确跟踪外部触发信号，另外采用了 PID 控制精准地驱动电机并提供稳定的参考输出信号。 OE3001 由主机箱、斩波机械和连接线三大部分组成。其中，主机箱是电子控制系统。斩波机械包含了斩波座和斩波叶片等部分，实现斩波动作。主机箱通过连接线控制电机和读取电机转速。
高精度设计

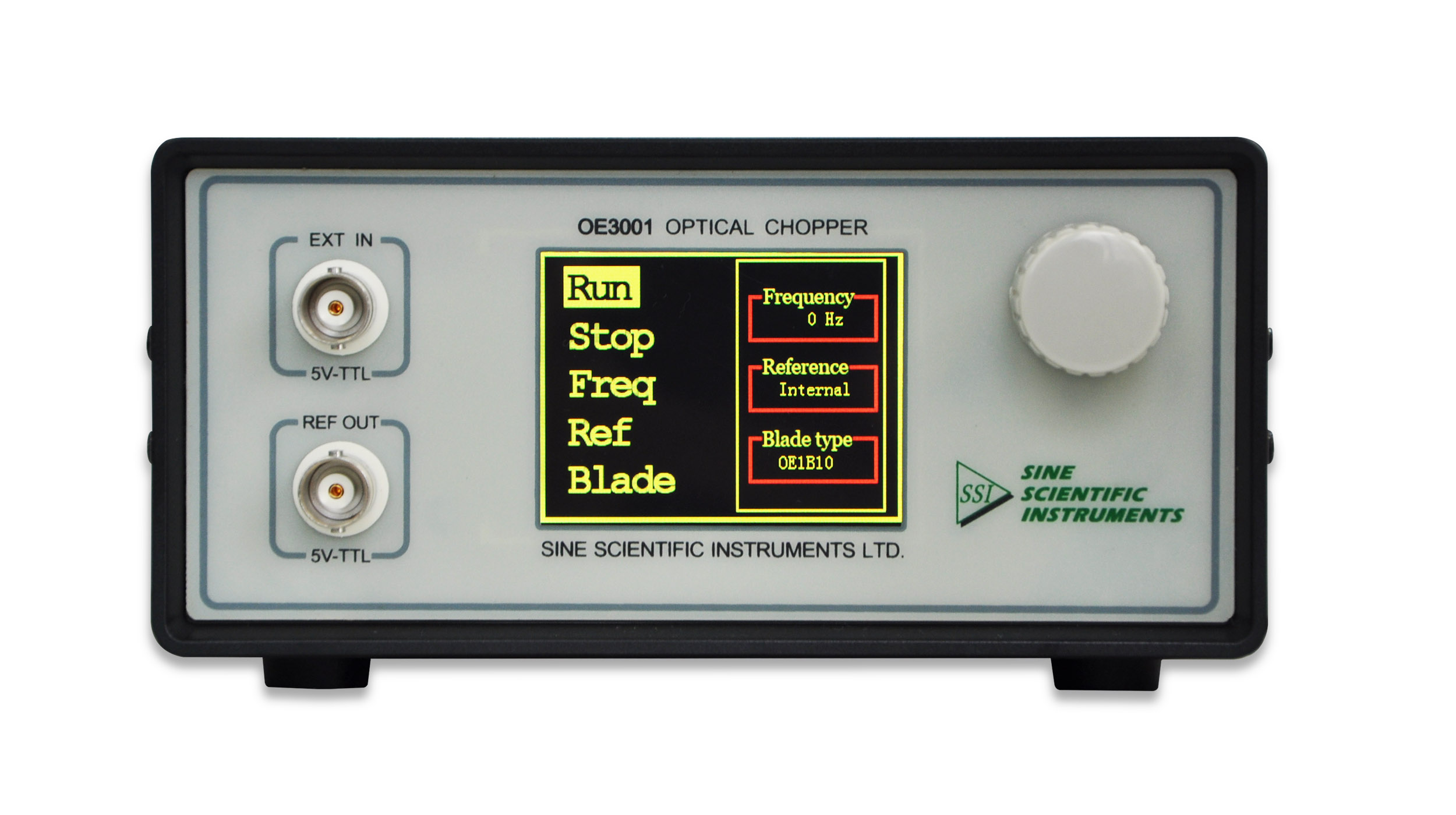

OE3001通过一个 320*240 像素的2.4寸液晶显示器来控制和设置斩波器的功能，配合前面板的控制旋钮（右侧旋钮），通过旋转和按下操作即可实现全部功能。OE3001 可以通过使用不同的叶片来改变斩波频率的范围。本产品的标准配置是10槽叶片，对应的参考输出信号范围是 20 Hz~1000 Hz。其它适用的叶片包括2 槽、10 槽、15 槽、30 槽、60 槽、100 槽以及5/7 槽（用户可根据需要购买所需的叶片）。
斩波叶片
斩波频率
OE1B2（2 槽）
1~200 Hz
OE1B10（10 槽）
20~1 kHz
OE1B15（15 槽）
30~1.5 kHz
OE1B30（30 槽）
60~3 kHz
OE1B60（60 槽）
120~6 kHz
OE1B100（100 槽）
200~10 kHz
OE1B57（内5 槽，外7 槽）
内部： 10~500 Hz 外部： 14~700 Hz
输入/输出参数
输入兼容性
TTL/CMOS
输入电压范围
0~5 V
输入高电平
>3.6 V
输入低电平
<0.4 V
输出兼容性
TTL/CMOS
输出电压范围
0~5 V
最小负载阻抗
500 Ω
通信
通信端口
USB2.0
协议
USB（RS232 协议）
波特率
115200
数据位
8
停止位
1
校验位
无
握手信号
无
叶片槽角度
OE1B2
90°
OE1B6
30°
OE1B10
18°
OE1B15
12°
OE1B30
6°
OE1B60
3°
OE1B100
1.8°
OE1B57
内部36°，外部25.7°
机箱参数
尺寸（长*宽*高）
206 mm*150 mm*70 mm
输入输出连接器
BNC
菜单控制
光电编码器（控制旋钮）
工作温度
10-40℃
显示方式
320*240，2.4寸液晶显示
频率分辨率
0.01 Hz

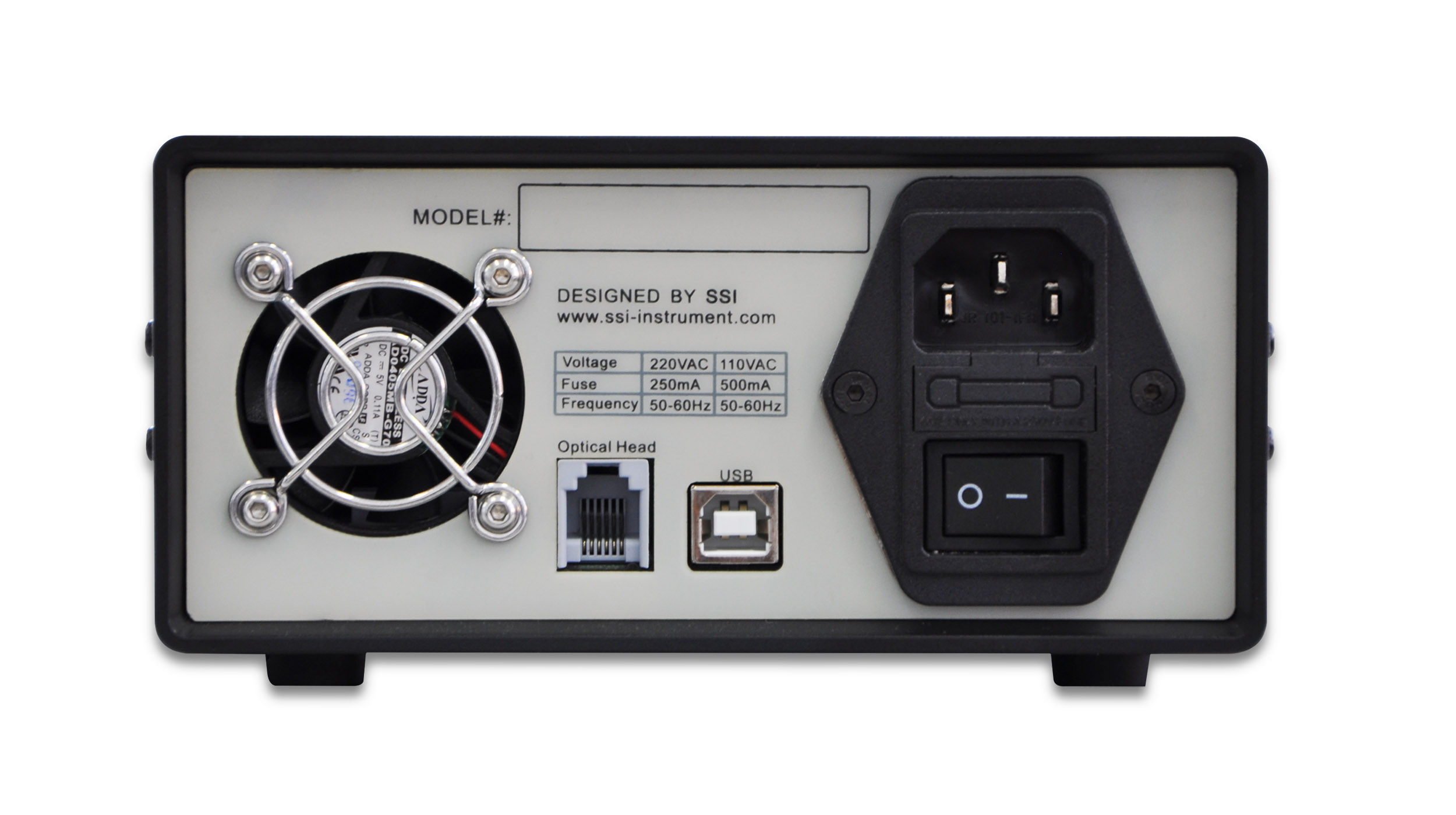

电源
类型
线性
输入电压
100~240 VAC
电源频率
50/60 Hz
输入功率
20 W MAX
保险丝额定值
750 mA
保险丝尺寸
5*20 mm
叶片尺寸图（30槽叶片为例）
固定底座尺寸图
