【概述】

在脉冲激光、泵浦-探测、时间分辨光谱、飞行时间质谱等实验中，真正需要测量的信号往往只出现在一个很短的时间窗口内，却被淹没在远大于它的噪声和背景之中。

针对这类稳定重复的微弱脉冲与瞬态信号，赛恩科仪为OE2052双通道数字锁相放大器带来全新的Boxcar Averager功能升级：在锁相检测之外，进一步提供从周期波形观察、门控测量到多周期平均的完整数字Boxcar测量链路。

【正文】

Boxcar平均器，如何从噪声中“截取”目标信号？

BOXCAR平均器的原理可以概括为两步：

         1. 在每次触发后，只测量目标信号出现的时间窗口，排除窗口外的大部分噪声；

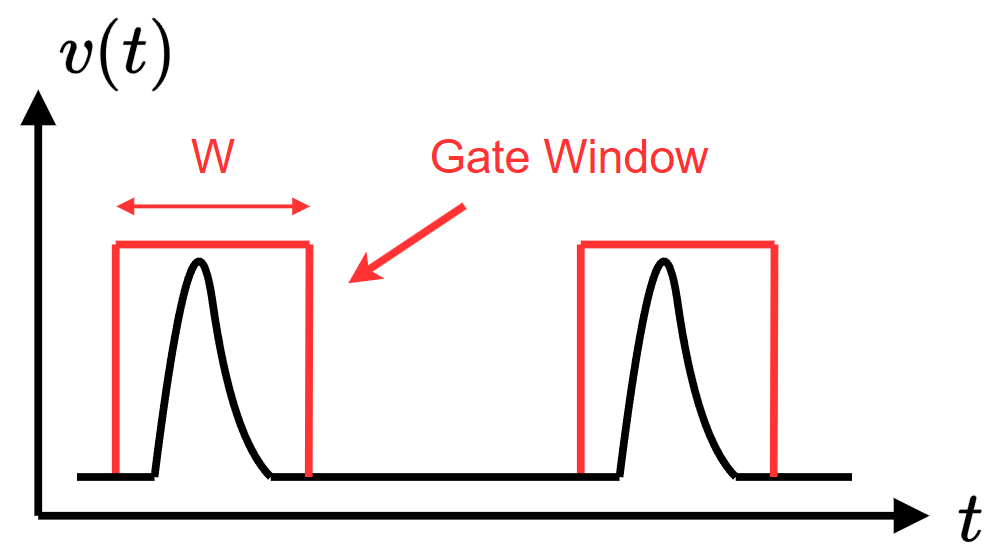

图1.在目标信号所在的时间窗口内进行门控测量

 2. 对多个重复周期的测量结果进行平均，保留稳定重复的信号，同时降低周期间不相关的随机噪声。

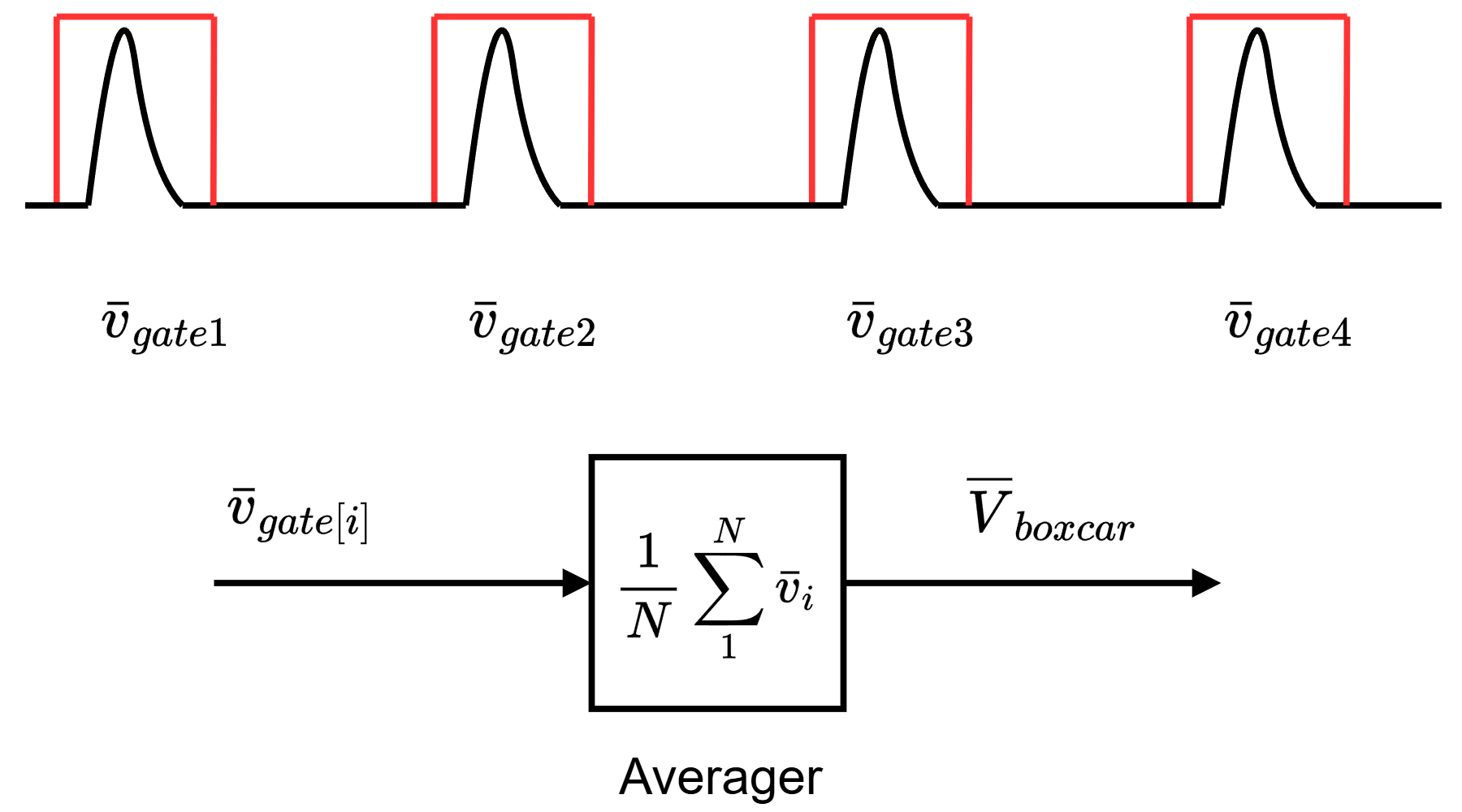

图2.对连续多个周期的门控结果进行平均

与观察整段波形相比，这种“只在正确的时间测量”的方式尤其适合低占空比信号。平均周期数增加后，随机噪声进一步降低，隐藏在噪声背景中的重复瞬态也会变得更加清晰。

相域示波器：先看清波形，再放置窗口

为了准确“截取”信号，首先要确定目标脉冲在周期中的位置。OE2052内置的Phase Scope（相域示波器）采用等效时间采样，将多个重复周期的采样点按相位对齐并累积，无需逐步扫描门延时，即可重建完整的周期波形。

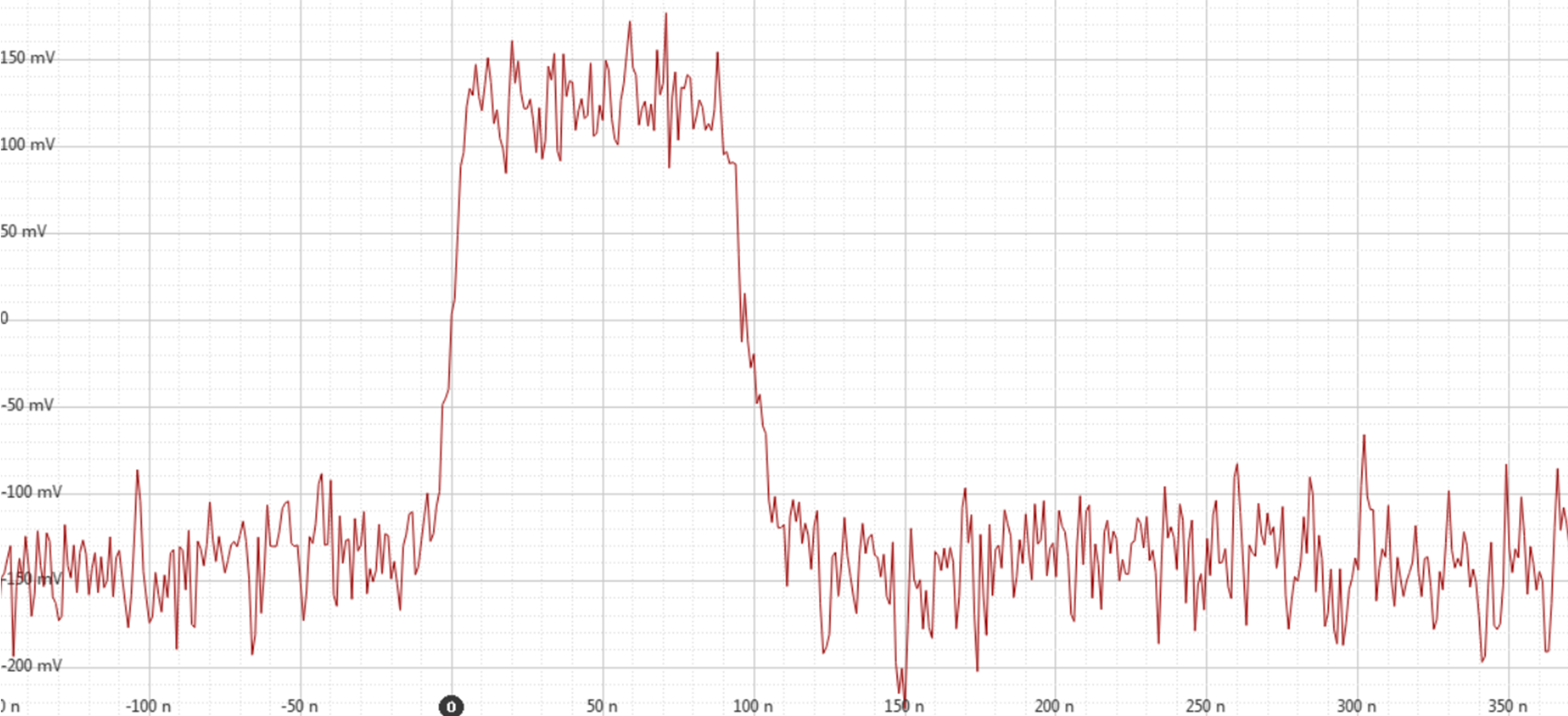

图3.实时示波器显示的周期波形。

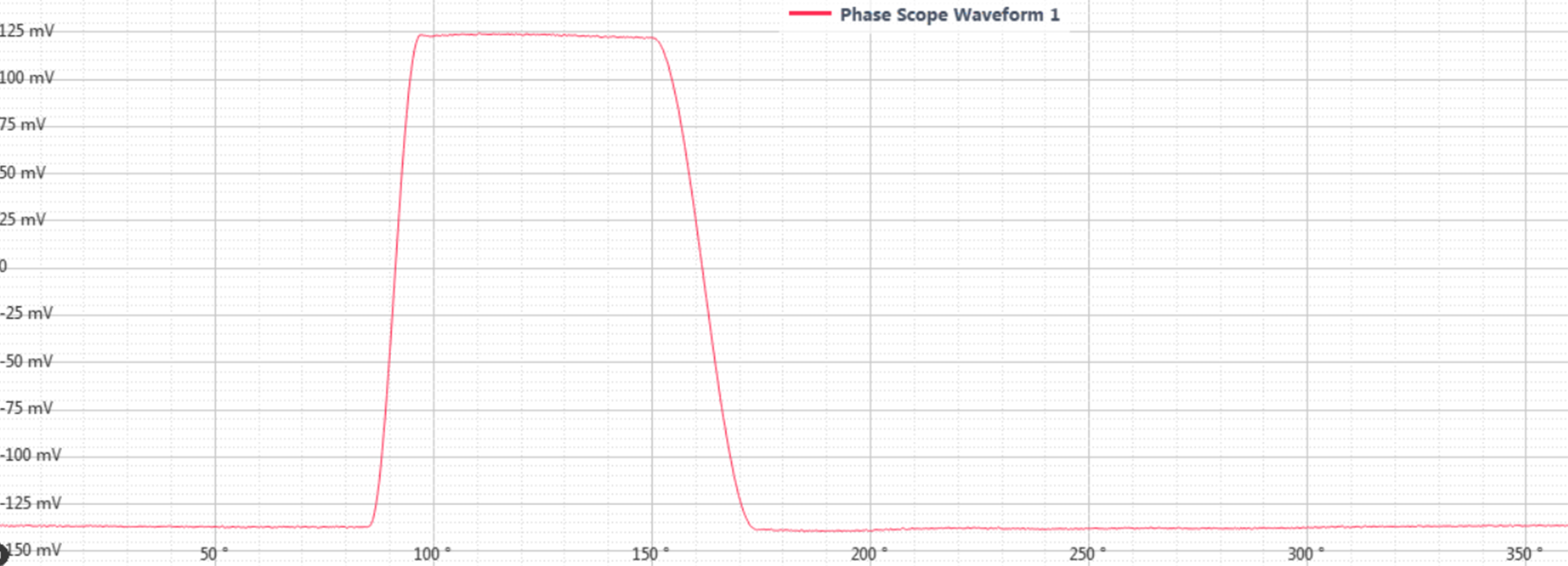

图4.Phase Scope累积重建的周期波形。

两幅图来自同一重复信号。相比实时示波器，Phase Scope利用信号的重复性持续降低随机噪声，使重建波形更加平滑，微弱的周期性细节也更容易辨认。

Phase Scope将观察范围固定划分为1024个相位区间。在接近250 MHz重复频率且相位覆盖充分时，时间网格可细化至约3.9 ps，相当于接近256 GSPS的等效时间网格速率。等效时间网格并不等同于ADC实时采样率，但它能结合跨周期累积，更清晰地显示稳定重复波形，帮助用户准确放置Gate与Baseline窗口。

从频域到时域，一台仪器完成更多测量

锁相放大器与Boxcar平均器都建立在同步检测之上，但关注的信息不同：锁相检测擅长提取特定频率处的微弱幅值与相位，Boxcar测量则聚焦参考周期内指定时间窗口中的瞬态信息。

将两者集成在OE2052中，意味着它们可以共享低噪声输入前端、内部振荡器与同步时基。用户无需额外串接独立的模拟Boxcar仪器，即可根据实验目标，在频域选择性检测与时域门控测量之间灵活切换、组合使用。

经典原理，清晰而现代的产品架构

OE2052依照经典Boxcar测量逻辑，将完整模块划分为三个边界清晰的组件：

         · Phase Scope: 按参考相位累积并重建周期波形，用于寻找目标信号、放置窗口；

         · Gated Integrator: 完成单周期门控测量，并支持独立Baseline窗口扣除背景；

         · Boxcar Averager: 对连续门值进行多周期平均，输出最终测量结果。

每个名称都直接对应其处理阶段和输出含义，既延续经典Boxcar仪器的测量逻辑，也让复杂的数字信号链路更容易理解、配置和验证。

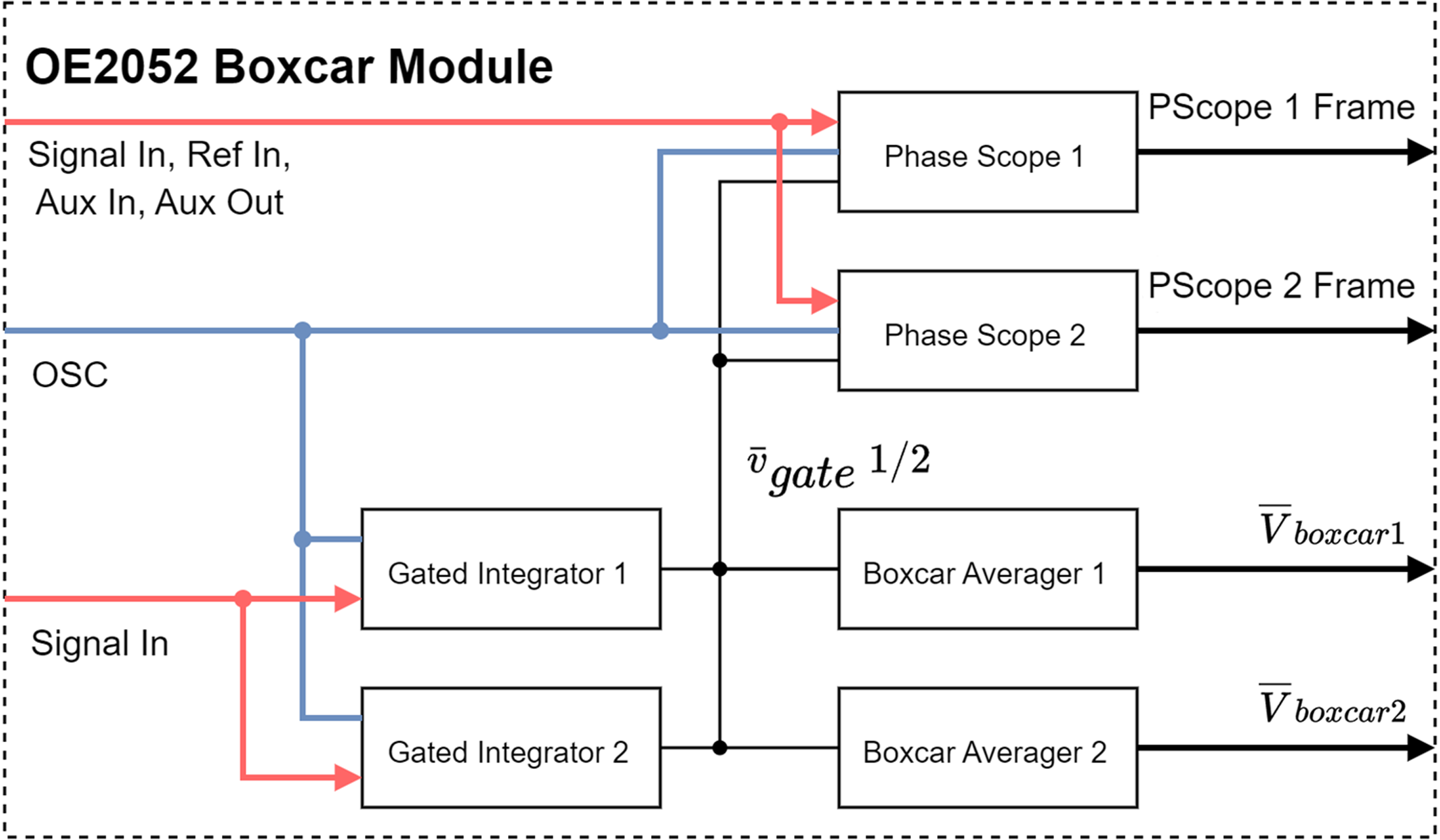

图5.OE2052 Boxcar模块总体架构

系统内置两套完整、可独立配置的处理单元。两路Gated Integrator、Boxcar Averager和Phase Scope既可并行工作，又支持灵活的内部连接：任一路Boxcar Averager均可选择任一路Gated Integrator作为输入，单周期门值也可送入Phase Scope进一步观察。清晰的组件边界与灵活的信号路由，让双通道测量、对照实验和级联分析更从容。

为高重复频率、长时间积累而设计

OE2052 Boxcar模块提供：

         · 14 bit、1 GSPS采集，DC - 400 MHz模拟输入带宽；

         · Phase Scope与Gated Integrator支持最高250 MHz重复频率；

         · 1024个相位区间，观察范围可在1 μ° - 360°之间调节；

         · Gate与Baseline窗口独立定位，便于扣除直流偏置和缓慢变化的背景；

         · Phase Scope单帧支持最多2⁴⁸个采集点的相干积累，按250 MHz计算可连续积累约13天；

         · Boxcar Averager支持最多2²⁵个周期，约3355万次的超深平均。

从快速定位脉冲，到长时间相干积累与深度降噪，宽范围的可编程参数为不同重复频率、信号强度和响应速度需求保留了充足余量。

从“看到”到“测到”，在同一界面闭环完成

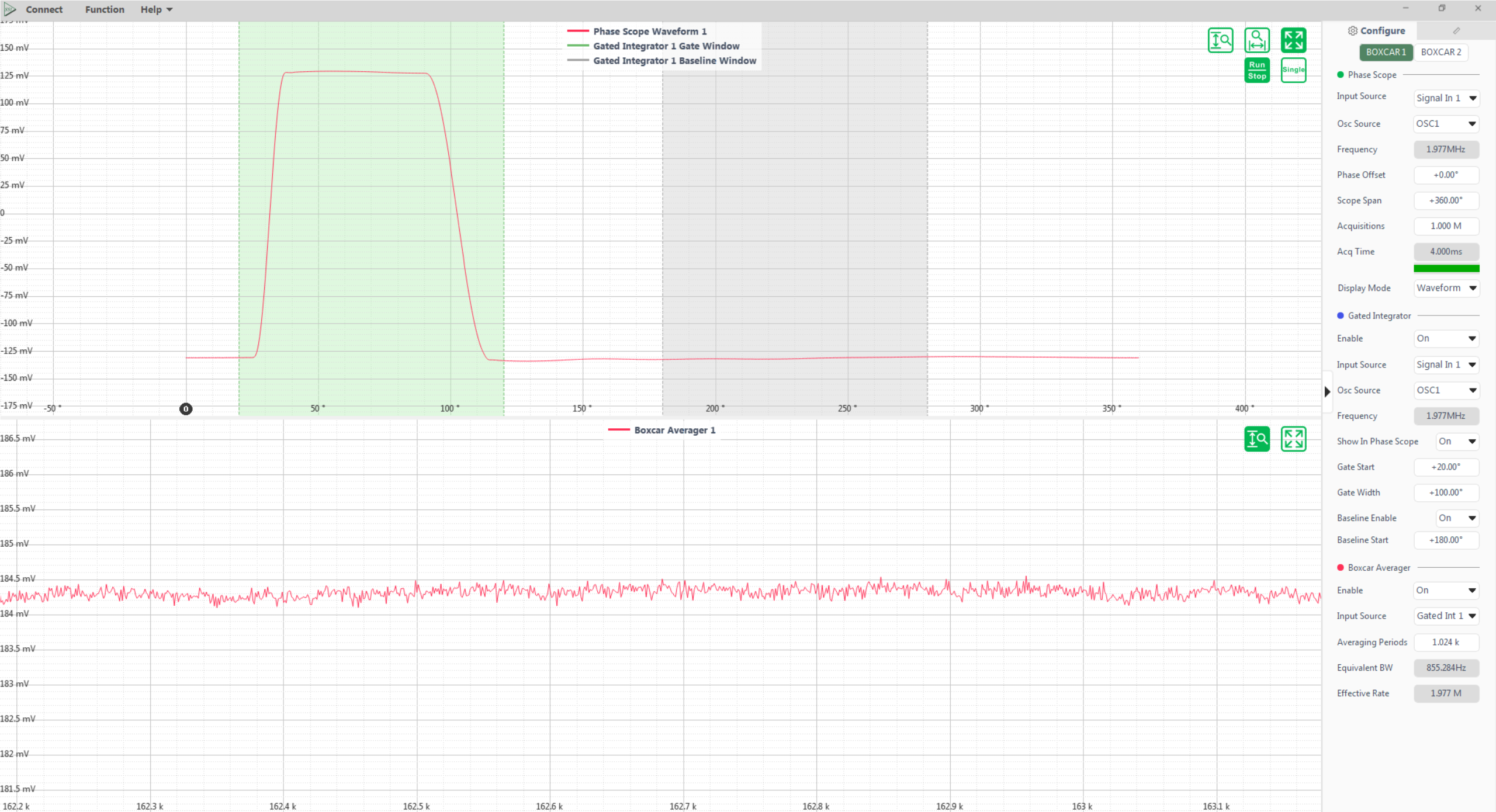

图6.Boxcar模块一体化上位机界面

专业上位机将Phase Scope周期波形、Gate与Baseline窗口、Boxcar Averager连续输出集中在同一界面。用户可以按照“观察波形—放置窗口—启用门控—增加平均—验证结果”的流程完成测量，不必在多台仪器和多个软件窗口之间反复切换。

对于熟悉经典模拟Boxcar仪器的研究人员，这是一套直观而现代的数字化工作流；对于已经使用锁相放大器的用户，则意味着无需改变原有实验平台，即可获得面向重复脉冲和瞬态信号的新测量维度。
